In Rahmen der Energiewende wird ein immer größerer Anteil unseres Energiebedarfs zunehmend durch erneuerbare Energien, wie beispielsweise Windkraft oder Photovoltaik, gedeckt. Jedoch erfordert die zunehmende Stromerzeugung aus erneuerbaren Energien eine zuverlässige Schutztechnologie, um größere Spannungen zu handhaben. Diese resultieren aus einer temporär erhöhten Stromeinspeisung.
Generatorschalter sind Schlüsselkomponenten in Kraftwerken
Generatorschaltern oder GCBs (engl. generator circuit-breaker) kommt deshalb eine besondere Bedeutung zu: Sie sind Schlüsselkomponenten, um die Zuverlässigkeit und Verfügbarkeit von Kraftwerken zu erhöhen. Denn sie schützen technische Anlagen wie Generatoren oder Transformatoren, indem sie die Geräte bei Bedarf vom Netz trennen oder damit verbinden.
Auch vor dem Hintergrund eines weltweit steigenden Energiebedarfs gewinnen solche Schaltgeräte stark an Bedeutung. Energieversorger und Industriebetriebe müssen sich den steigenden Anforderungen nach höheren Leistungen und Strömen stellen. Dafür entwickelt und optimiert Siemens seit Jahrzehnten Hochstrom- und Generatorschalter. Diese Leistungsschalter sind für höchste Betriebsströme ausgelegt und durch das Schaltmedium Vakuum zeichnen sie sich durch Langlebigkeit, eine kühlungsoptimierte Bauform und höchste mechanische Stabilität aus. Das erhöht die Leistungsfähigkeit, Zuverlässigkeit und Wirtschaftlichkeit der gesamten Schaltanlage und senkt nachhaltig die Lebenszykluskosten.
SZM entwickelt spezifische Anpassungen für Generatorschalter
Solche speziellen Schaltgeräte stellt Siemens her. SZM ist dabei Partner für spezifische Kundenanpassungen. In Bad Muskau am Hauptsitz wie auch am SZM-Standort Berlin werden dafür Lösungen eigens für Siemens entwickelt. Gebaut werden diese dann in Bad Muskau, wo ohnehin seit vielen Jahren Schaltgeräte und Retrofitlösungen für ältere Schaltanlagen gefertigt werden.

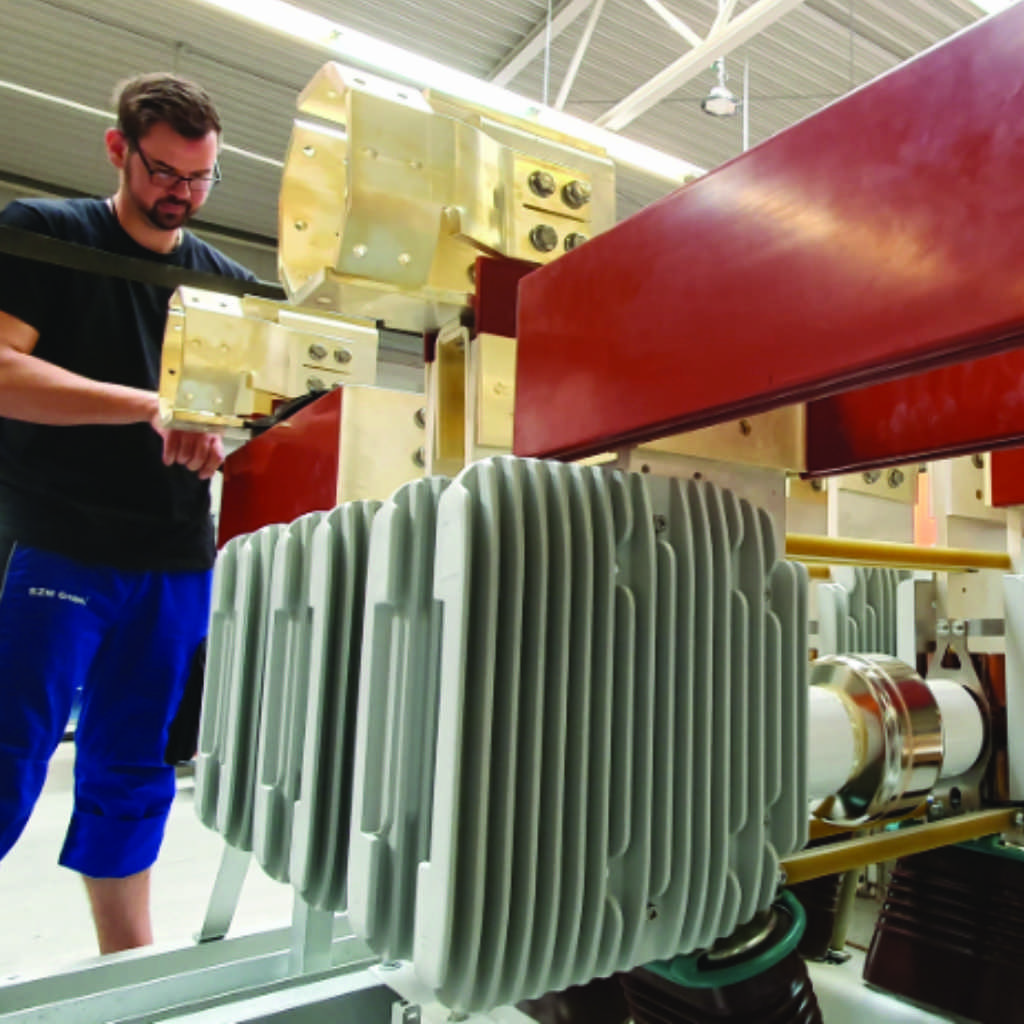

Aufgrund der sehr hohen Betriebs- und Kurzschlussströme sind Generatorschalter meist recht groß. SZM hat gerade zwei Generatorschalter-Lösungen für Siemens gefertigt. Sie haben bereits das Werk Bad Muskau verlassen und entsprechen den Abmessungen in etwa eines Kleintransporters. Generator-Leistungsschalter werden in Kraftwerken meist zwischen Generator und Maschinentransformator angeordnet und müssen demnach neben sehr hohen Betriebs- und Kurzschlussströmen auch für das Schalten unter erschwerten Bedingungen (hohe DC-Komponente, ausbleibende Nulldurchgänge, hohe Prüfspannungspegel) ausgelegt sein.
Hier einige technische Parameter der gerade modifizierten Generatorleistungsschalter 3AH3724-5:
- Bemessungs-Spannung: 24kV
- Bemessungs-Betriebsstrom: 6.300A
- Bemessungs-Kurzschlussausschaltstrom: 72kA
- Bemessungs-Kurzschlusseinschaltstrom: 197kA
- DC-Komponente: 70%
SZM seit Jahren Partner von Siemens
SZM ist seit Jahren Partner der Siemens AG. Für die Geschäftssparte Energy & Automation der Siemens AG übernimmt SZM die Entwicklung und Fertigung von Retrofitlösungen zur Modernisierung älterer Schaltanlagen, die Entwicklung und den Prototypenbau von Schaltgeräten und Schaltanlagen, aber auch die Herstellung von Komponenten für Siemens-Entwicklungen in der SZM-Abteilung Mechanische Fertigung mit hochpräzisen CNC-Dreh- und Fräsmaschinen, und eben auch den Bau von Generatorleistungsschalter-Modifikationen. SZM ist Technologie-Partner von Siemens und übernimmt auch die Produktion der Siemens-Schaltanlage Simoprime, einer typgeprüften, luftisolierten Mittelspannungsschaltanlage (7,2 kV – 17,5 kV).
